Thông tin chi tiết sản phẩm:
|
| Tên: | Máy chế tạo thanh cái nhỏ gọn | Loại tán đinh: | Tán thủ công |
|---|---|---|---|
| Max. Tối đa Busbar Height Chiều cao thanh cái: | 330mm | Chiều dài của phần đảo ngược: | 4500mm |
| Chiều dài trạm vận hành thủ công: | 1500mm | Quyền lực: | 380 ~ 415VAC 50 ~ 60Hz 5kW |
| Max. Tối đa Busbar Length Chiều dài thanh cái: | 6000mm | Hiệu quả làm việc: | Khoảng 3000mm / 4 phút |
| Kích thước: | L18000mm * W800mm * H1900mm | ||
| Điểm nổi bật: | Dây chuyền lắp ráp ống dẫn bán tự động,Máy thanh cái 330mm,Dây chuyền lắp ráp ống dẫn 330mm |
||

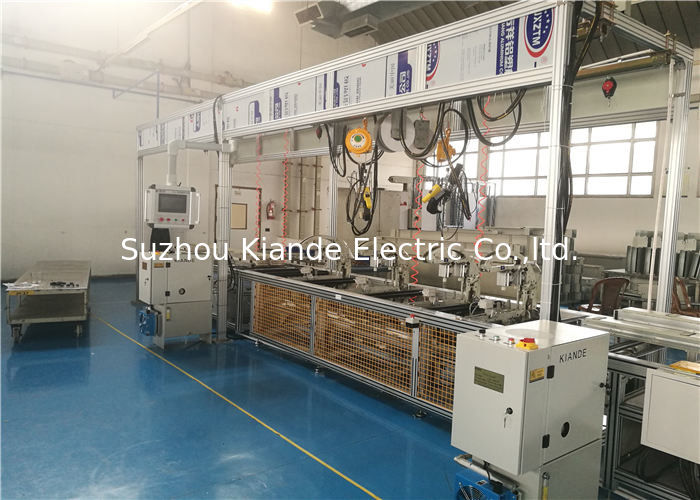

Dây chuyền lắp ráp ống dẫn bán tự động nhỏ gọn hợp kim nhôm
Tổng quan về thiết bị
1) Thiết bị áp dụng cấu hình hợp lý đòi hỏi ít nhân viên vận hành hơn, nhưng để đạt được quy trình tán đinh thanh cái với chất lượng và cách thức sản xuất tốt, đáng tin cậy.
2) Thiết bị bao gồm quy trình sản xuất lắp ráp thủ công thanh cái, tán đinh bằng tay thanh cái, di chuyển thanh cái và hơn thế nữa.
3) Nâng cao trình độ và chất lượng sản xuất thanh cái.
4) Giảm sức lao động của người lao động, nâng cao hiệu suất lao động và hiệu quả sản xuất.
Giới thiệu chức năng
Dây chuyền lắp ráp bán tự động được cấu tạo bởi ba bộ phận, ga tiền chế, ga lùi tự động và ga lắp ráp phụ kiện.
Trạm tiền lắp ráp: Người vận hành sẽ lắp ráp trước và cố định các bộ phận chính của thanh cái bằng các đồ gá và chuyển thanh cái đến trạm đảo chiều tự động bằng tay.
Ga lùi tự động: Khi thanh cái đến trạm đảo chiều, người vận hành phải cố định thanh cái bằng kẹp và bắt đầu tán đinh ở một bên.Sau khi hoàn thành một mặt, trục quay sẽ được đảo ngược 180 độ để tán đinh mặt còn lại.
Trạm lắp ráp phụ kiện: Sau khi thanh cái được tán, người vận hành sẽ lắp ráp các phụ kiện thanh cái tại trạm này.
Dữ liệu thiết bị trên dây chuyền lắp ráp thanh cái bán tự động
| Không. | Thông số |
| Mô hình | KD-ZDX / H-4-6 (4.5) |
|
Tối đaChiều cao thanh cái |
330mm (Một lớp) |
|
Tối đaChiều dài thanh cái |
6000mm |
|
Hiệu quả làm việc |
Khoảng 3000mm / 4 phút |
| Máy tán đinh | Không bao gồm |
| Rotator Nos | 4 bộ (tiêu chuẩn) |
|
Chiều dài của phần đảo ngược |
4500mm |
|
Nos nâng bằng tay |
3 mảnh |
|
Chiều dài trạm vận hành thủ công |
1500mm |
| Chất liệu móc áo | Móc áo bằng nhôm |
| Loại tán đinh | Tán thủ công |
| Quyền lực | 380 ~ 415VAC 50 ~ 60Hz 5kW |
| Kích thước thiết bị | L18000mm * W800mm * H1900mm |
